自粘式止水帶

發(fā)布者：admin 時間：2020/6/1 11:24:15 點(diǎn)擊：次【字體：大中小】

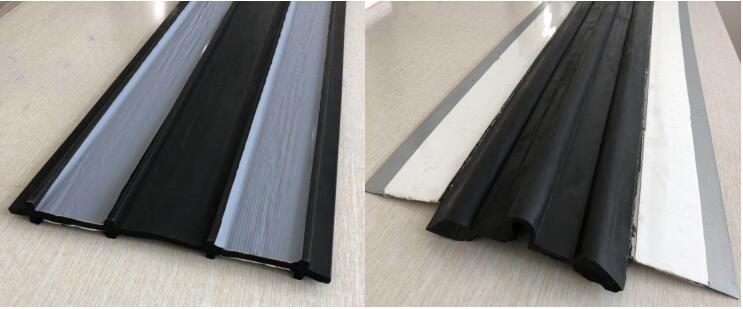

一、產(chǎn)品簡介

止水帶是安裝在施工縫、沉降縫、變形縫之間，起到止水防漏的作用。按照材料不同，止水帶一般分為：橡膠止水帶、塑料止水帶、鋼邊止水帶和鋼板止水帶。

二、產(chǎn)品特性

1、具有一定的機(jī)械強(qiáng)度和較大的伸長率

2、具有良好的化學(xué)穩(wěn)定性，對酸堿和鹽類水溶液具有良好的耐腐蝕性

3、抗撕裂能力、應(yīng)變能力強(qiáng)、有良好的彈性恢復(fù)力、止水效果好

4、搭接處直接粘結(jié)，比熱焊接方式省時、省力，并能避免焊接不牢導(dǎo)致止水失效的弊端

5、耐候型、耐老化、產(chǎn)品性能穩(wěn)定，使用壽命長

三、普通止水帶和自粘式止水帶的比較

普通止水帶

自粘式止水帶優(yōu)勢

止水帶脫落，且無法更換維修

成因：工藝難度大，施工因素成為影響止水帶質(zhì)量的主要原因，施工完成后不能更換維修。

簡化工藝

優(yōu)勢：自粘式止水帶上帶有一層自粘層，可與混凝土直接粘接固定，且接頭處直接采用粘結(jié)處理，簡化了現(xiàn)有的施工工藝。

四、結(jié)構(gòu)型式

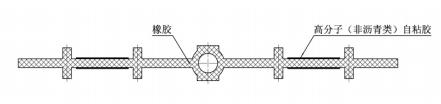

圖1 變形縫用中埋式自粘橡膠止水帶結(jié)構(gòu)示意圖

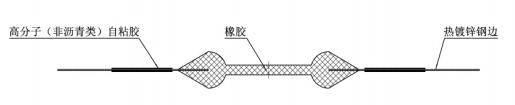

圖2 變形縫用中埋式自粘鋼邊橡膠止水帶結(jié)構(gòu)示意圖

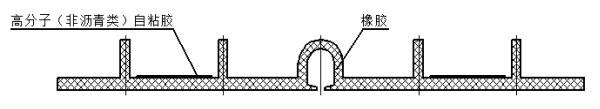

圖3 變形縫用背貼式自粘橡膠止水帶結(jié)構(gòu)示意圖

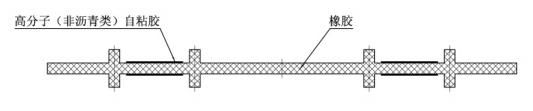

圖4 施工縫用中埋式自粘橡膠止水帶結(jié)構(gòu)示意圖

圖5 施工縫用中埋式自粘鋼邊橡膠止水帶結(jié)構(gòu)示意圖

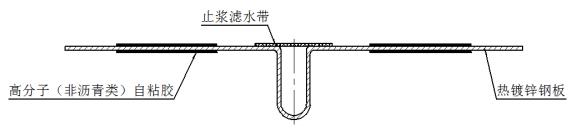

圖6 施工縫用中埋式自粘鋼板止水帶結(jié)構(gòu)示意圖

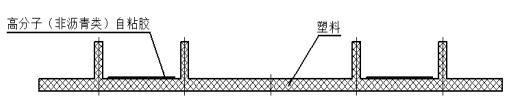

圖7 施工縫用背貼式自粘塑料止水帶結(jié)構(gòu)示意圖

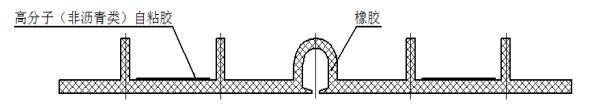

圖8 施工縫用背貼式自粘橡膠止水帶結(jié)構(gòu)示意圖

五、性能指標(biāo)

表1 橡膠和鋼邊橡膠止水帶物理力學(xué)性能

序號	項目				要求
					B型	S型
1	硬度（邵爾A）度				60±5	60±5
2	拉伸強(qiáng)度MPa				≥15	≥12
3	扯斷伸長率				≥450%	≥450%
4	壓縮永久變形	70℃×24h，25%			≤30%	≤30%
		23℃×168h，25%			≤20%	≤20%
5	撕裂強(qiáng)度kN/m				≥30	≥30
6	脆性溫度℃				≤-45	≤-45
7	熱空氣老化（70℃×168h）		邵氏硬度度		≤6	≤6
			拉伸強(qiáng)度MPa		≥12	≥10
			扯斷伸長率		≥400%	≥400%
8	耐堿性（飽和Ca（OH）₂溶液，23℃×168h）		邵氏硬度度		≤6	≤6
			拉伸強(qiáng)度MPa		≥12	≥10
			扯斷伸長率		≥400%	≥400%
9	臭氧老化[50×10^-8，20%，（40±2）℃×48h]				無龜裂	無龜裂
10^a	橡膠與金屬粘合				橡膠破壞
11	含膠量				≥35%
12^b	與后澆混凝土（或水泥砂漿）剝離強(qiáng)度N/mm			無處理	≥3.0
				水泥粉污染表面	≥2.0
				泥沙污染表面	≥2.0
				熱老化	≥2.0
				浸水后	≥2.0
13^c	與后澆混凝土（或水泥砂漿）剪切強(qiáng)度N/mm			無處理	≥10.0
				水泥粉污染表面	≥7.5
				泥沙污染表面	≥7.5
				熱老化	≥7.5
				浸水后	≥7.5
14^d	防竄水性（0.6MPa）			無處理	不竄水
				水泥粉污染表面	不竄水
				泥沙污染表面	不竄水
				熱老化	不竄水
				浸水后	不竄水
15^e	錨固性能				橡膠破壞或拉力值達(dá)到2.5kN未拔出
a 僅鋼邊橡膠類止水帶要求。 b 僅自粘橡膠止水帶要求。 c 僅自粘鋼邊橡膠止水帶要求。 d 僅自粘橡膠止水帶和自粘鋼邊橡膠止水帶要求。 e 僅中埋式自粘橡膠止水帶要求。

表2 塑料類止水帶物理力學(xué)性能

表3 鋼板類止水帶物理力學(xué)性能

六、應(yīng)用范圍

混凝土澆筑時設(shè)置的施工縫、變形縫；地下設(shè)施、隧道涵洞、輸水槽等

亚洲图片中文字幕_婷婷国产激情在线综合_欧美经典影片视频中文_正在播放:良家人妻翘起屁股狂插内射_欧美日韩高清无码_国产视频一区二区在线免费观看_黄色片在线观看免费_四虎在线观看视频
